在一些特殊的应用场合，使用在条码数据中插入控制符，能够快速的和应用程序结合，达到高效处理的能力。
像CODE 128，CODE 39E 类型都支持控制符号编码，比如换行<LF>、自动填表<HT>等。常用于管理系统特殊格式分割录入，也可以选择不常用的符号做加密防伪使用
常见控制符
十六进制代码 | 缩写 | DEC 多国字符名 |
00 | NUL | 空字符 |
01 | SOH | 标题起始 (Ctrl/A) |
02 | STX | 文本起始 (Ctrl/B) |
03 | ETX | 文本结束 (Ctrl/C) |
04 | EOT | 传输结束 (Ctrl/D) |
05 | ENQ | 询问 (Ctrl/E) |
06 | ACK | 认可 (Ctrl/F) |
07 | BEL | 铃 (Ctrl/G) |
08 | BS | 退格 (Ctrl/H) |
09 | HT | 水平制表符 (Ctrl/I) |
0A | LF | 换行 (Ctrl/J) |
0B | VT | 垂直制表符 (Ctrl/K) |
0C | FF | 换页 (Ctrl/L) |
0D | CR | 回车 (Ctrl/M) |
0E | SO | 移出 (Ctrl/N) |
0F | SI | 移入 (Ctrl/O) |
10 | DLE | 数据链接丢失 (Ctrl/P) |
11 | DC1 | 设备控制 1 (Ctrl/Q) |
12 | DC2 | 设备控制 2 (Ctrl/R) |
13 | DC3 | 设备控制 3 (Ctrl/S) |
14 | DC4 | 设备控制 4 (Ctrl/T) |
15 | NAK | 否定接受 (Ctrl/U) |
16 | SYN | 同步闲置符 (Ctrl/V) |
17 | ETB | 传输块结束 (Ctrl/W) |
18 | CAN | 取消 (Ctrl/X) |
19 | EM | 媒体结束 (Ctrl/Y) |
1A | SUB | 替换 (Ctrl/Z) |
1B | ESC | 换码符 |
1C | FS | 文件分隔符 |
1D | GS | 组分隔符 |
1E | RS | 记录分隔符 |
1F | US | 单位分隔符 |
20 | SP | 空格 |
一. 斑马 ZPL 指令打印含控制符的条码
例如最常见的，打印一个含有回车换行的QR条码。
我们查询上表可以看到回车符和换行符分别对应十六进制值0D ,0A

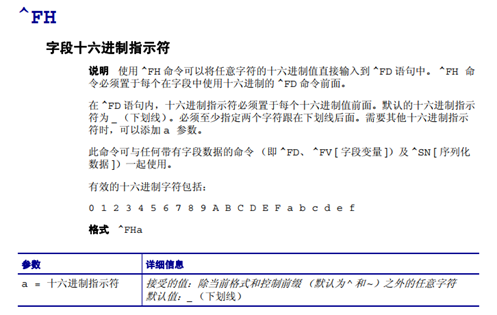

所以，只需要在我们ZPL 指令中输入^FH 指令，让它能够让打印机认识十六进制的字符
所以，下面这个就是一个包含回车换行的QR条码
^XA
^F0100,100
^BQN,2,5
^FH
^FDLA,1234_0D_0A5678^FS
^PQ1
^XZ
输出效果
其他控制符也类比，在条码内容中插入其他控制符。当然你也可以选择不同支持控制符的条码类型：例如CODE 128，CODE 39E , QR , PDF417
_04 -> <EOT>
_06 -> <ACK>
_09 -> <Tab>
_1D -> <GS>
_1E -> < RS>
_1F -> <US>
二. ZebraDesigner 3条码打印怎么插入控制符号?
在ZebraDesigner 3插入控制符操作如下（本文小编以插入控制符<Tab>及<CR>为例）：

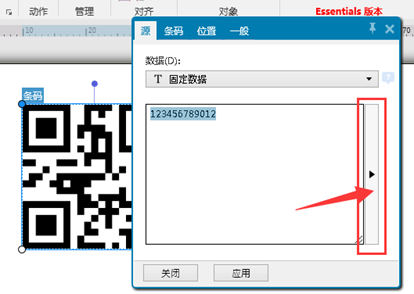

1、在ZebraDesigner 3中双击创建的条码，打开条码属性对话框，单击数据源选项卡，点击嵌入的数据源右侧的 “插入特殊字符”按钮。

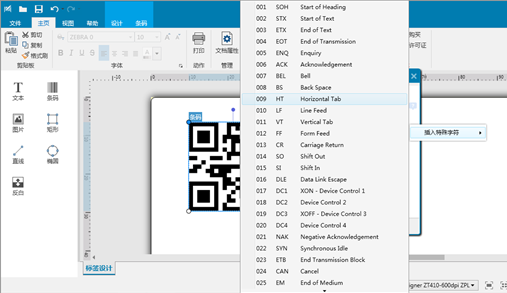

2、在弹出的对话框中，选择“控制符”选项卡，找到要插入的控制符，单击插入即可。
3、单击关闭，控制符插入完成。

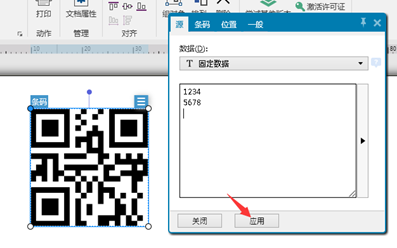

注意！ZebraDesigner在你点击应用后会隐藏控制字符。

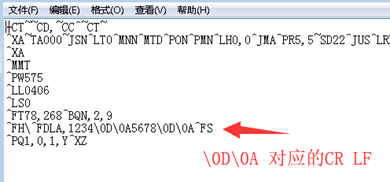

但是在打印输出，我们可以看到生成的ZPL模板，已经自动添加了控制符
三. 条码扫描输出使用控制字符
Zebra 默认扫描枪解码后是不输出控制字符的。是“Disable FunctionKey Mapping”
所以扫描时我们需要通过工具123Scan才能看到
如果客户需要，可以扫描“Enable Function Key Mapping”条码设置
这样，如果条码中有回车换行控制符，扫描枪也会发生相同的控制指令
使输出有回车换行的效果。
例如：还是扫描刚才打印的条码

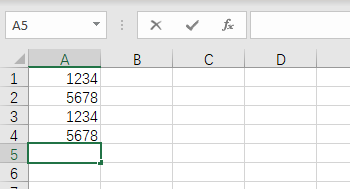

如果默认设置扫描到的数据是忽略控制符，输入在Execl 同一栏。

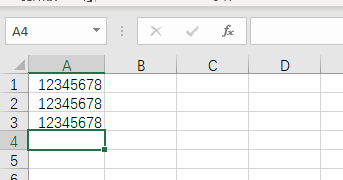

Disable Function Key Mapping

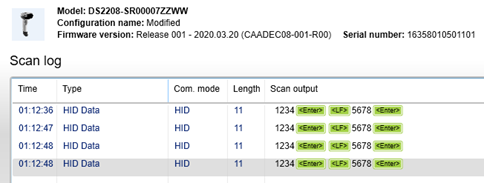

Enable Function Key Mapping
四. 扫描后控制符转换为明文输出
分析客户的需求，就是要将控制符转换为字符输出。
所以我们只需要用123Scan的 ADF高级扫描设置。
对控制符,<EOT>,<RS>,<GS>进行转换后输出：

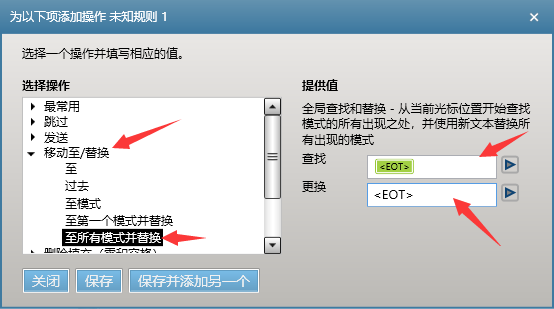

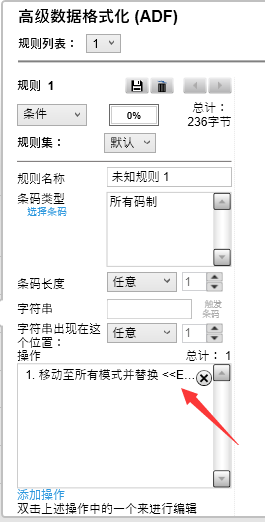

我们选择“添加操作”，在操作中选择“至所有模式并替换”，然后选择对应的控制符<EOT>, 然后在更换框中输入对应的字符<EOT>，然后保存
这时候我们可以看到，我们已经成功添加了第一条操作。
对所有字符搜索替换一遍之后，

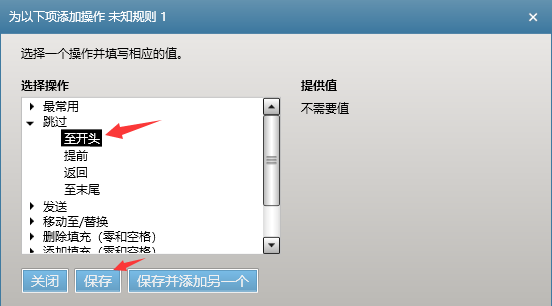

我们需要让处理记录点
移动到数据最前端
方便进行其他控制符的替换
喝口水，我们开始替换其他的控制符

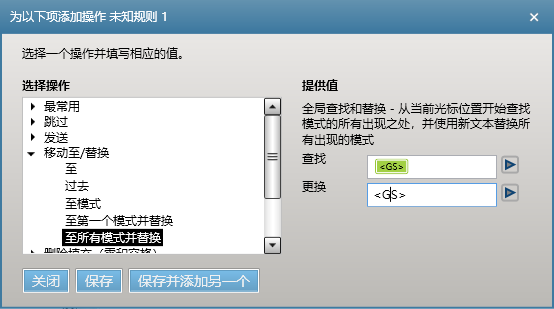

<RS><GS>
在所有控制字符替换完成后，
我们需要让处理记录点
移动到数据最前端

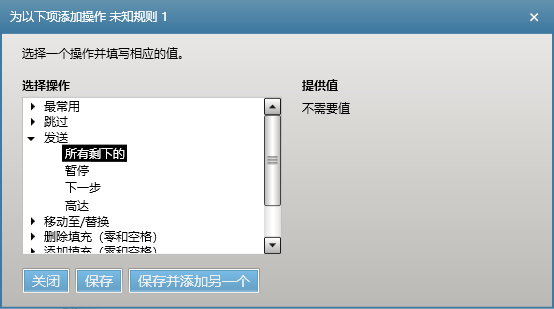

然后将整个字符串发送出来
这个你就可以看到一个完整的
数据操作列表
这样我们就完成了一个ADF配置

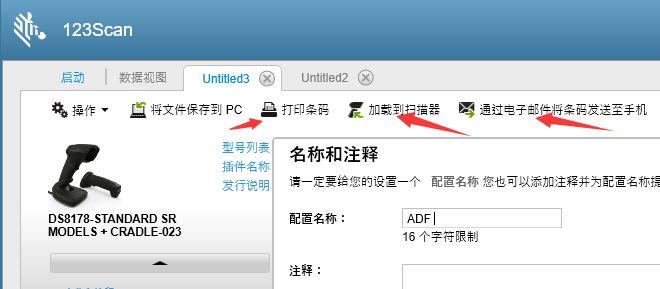

我们可以选择：部署给扫描枪让设置生效即可

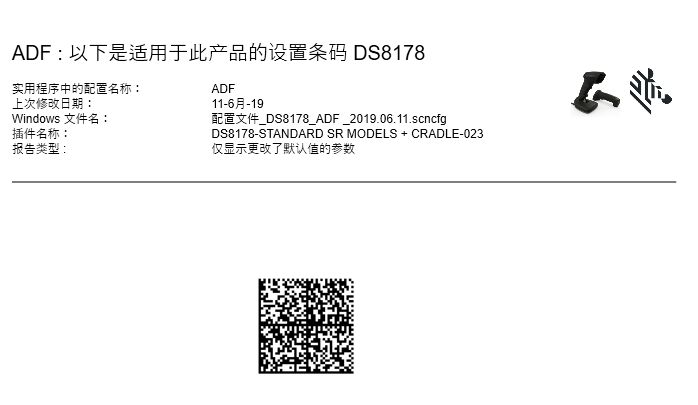

如下就是我们今天生产成的配置码。
