斑马ZT411R作为工业级RFID打印机的代表机型，其“智能自检”功能在RFID编码失败时会主动在标签上打印“VOID”字样，这一机制虽有效防止了数据错误，却也成为一线操作人员最棘手的效率瓶颈。本文基于斑马官方知识库、技术支持社区典型案例及一线维护实践，系统梳理了导致ZT411R打印“VOID”的五大类成因——标签介质不兼容、RFID校准失准、ZPL指令逻辑缺陷、硬件状态异常、固件与信号干扰，并构建了从“快速诊断”到“深度修复”的三级排查体系。全文旨在为运维工程师提供一份可随时翻阅的标准化作业手册，最大限度降低非计划停机时间。

关键词：斑马ZT411R；RFID打印机；VOID故障；RFID校准；ZPL编程

第一章 引言：VOID标记的本质与代价

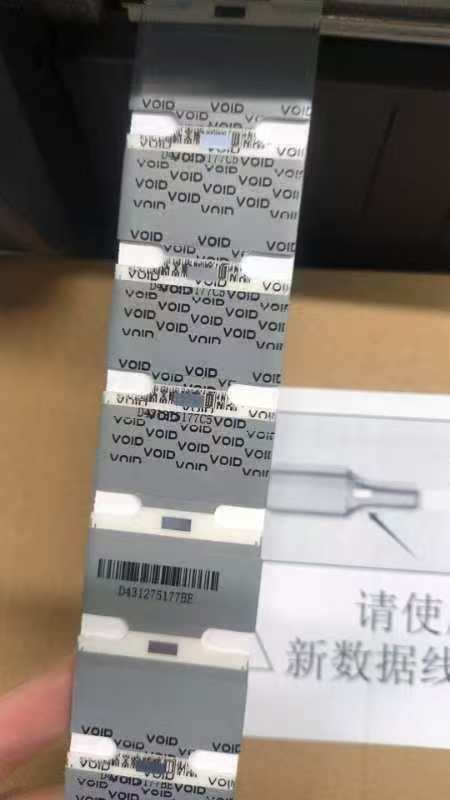

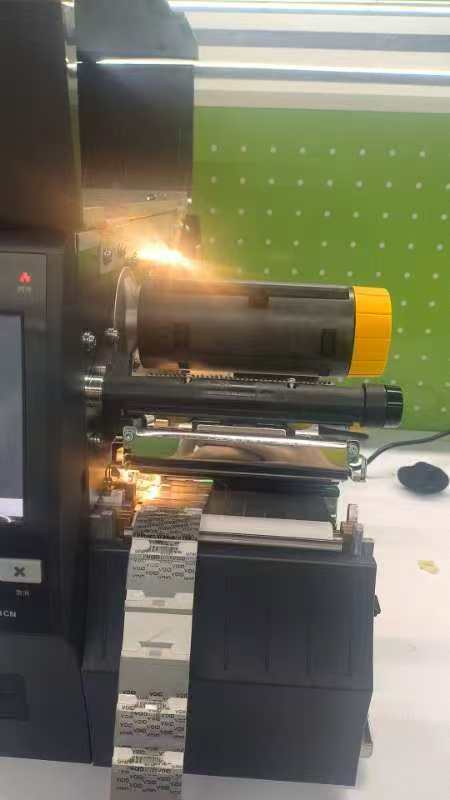

在RFID智能标签打印领域，“VOID”字样并非简单的打印瑕疵，而是斑马打印机内置RFID编码验证机制发出的“拒收”信号。当打印机完成标签物理走纸、图文转印后，其RFID读写模块会对标签芯片执行写入与回读验证——若回读数据与写入指令不一致，或根本无法检测到芯片响应，打印机即判定该标签“编码失败”，并主动覆盖打印“VOID”字样，同时停止对该标签的后续RFID操作-2-3。

这一设计的初衷是确保“零缺陷”数据载体流出，但在实际生产中，高频次的VOID输出直接导致三重损失：物料浪费（每枚智能标签成本是普通不干胶的3-5倍）、效率折损（操作员需人工剔除并补打）、设备信任度下降（一线人员往往归咎于打印机“坏了”）。因此，解决VOID问题绝非简单的“消除字样”，而是恢复整个RFID编码链路的可靠性。

第二章 VOID故障的成因分类与机理分析

根据斑马全球支持社区及维修站数据统计，ZT411R产生VOID标记的原因可归为以下五类，其中前三类占比超过85%。

2.1 介质层：标签芯片与打印机“沟通障碍”

这是最常见、却也最容易被忽视的根源。RFID标签并非通用耗材，不同品牌、型号、甚至同型号不同批次的标签，其芯片类型、天线设计、内存架构均存在差异。

典型场景一：EPC内存容量超限
斑马社区一则典型案例中，用户发送包含16字节EPC数据的ZPL指令，打印机始终打印VOID，RFID状态面板显示“Did not find Ro”（无法找到标签响应）。最终排查发现：该用户使用的AD-251r6-P标签仅支持128位（16字节）EPC内存、0位用户内存，而指令试图写入超出芯片物理容量的数据-2。这一案例揭示了一个深层机理：打印机不检查标签规格书，只执行“写入-验证”二元结果判定。当写入长度超出芯片实际容量时，写入操作实际失败，验证环节自然无法通过，VOID随即产生。

典型场景二：标签类型与打印机RFID协议不匹配
ZT411R支持UHF EPC Gen 2（ISO 18000-63）协议，但部分早期或特殊定制标签可能采用私有协议，或虽宣称符合标准却在具体指令响应时序上存在差异。若标签反向散射灵敏度较低，打印机默认功率下无法唤醒芯片，同样导致“检测不到标签”而印VOID。

典型场景三：标签天线设计与打印机天线极化方向冲突
ZT411R采用内置近场/远场混合天线，其近场耦合区域集中在打印头正下方特定位置。若标签天线尺寸过小（如吊牌式RFID标签）或过大（如托盘标签），均可能导致能量耦合效率低下，表现为间歇性VOID-3。

2.2 校准层：打印机“不知道标签在哪”

RFID编码的前提是打印机必须精确知道标签芯片在物理标签上的位置。ZT411R通过两个步骤完成定位：一是介质校准（检测标签间隙/黑标位置），二是RFID校准（探测芯片在标签长度方向的具体偏移量）。

校准失效的三种表现：

• 完全未校准：新装标签卷后跳过校准流程，打印机沿用上一次的芯片位置参数，与实际标签严重偏差，导致读写天线与芯片物理错位。

• 部分校准成功但精度不足：校准过程中传感器被污物遮挡，或校准速度过快，系统记录的芯片偏移量误差超过±2mm。UHF RFID近场读写区域通常不足10mm宽，2mm误差足以导致写入失败。

• 动态偏移：即使单次校准成功，若标签在走纸过程中因纸卷张力变化、打印头压力不均而发生蛇形偏移，芯片实际通过天线的位置将与校准值产生动态偏差-5。

2.3 指令层：ZPL代码存在逻辑缺陷

斑马打印机通过ZPL（Zebra Programming Language）中的^RFW命令定义RFID写入内容，通过^RS命令配置RFID读写参数。以下两个易错点频繁导致VOID：

命令顺序错误
正确的ZPL结构要求先将RFID写入命令置于页面描述区，且必须在^XZ结束前执行。部分二次开发人员在拼接代码时，误将^RFW放置在^PQ（打印数量）命令之后，导致打印机执行物理打印时尚未收到RFID写入指令，芯片自然为空，验证失败打VOID。

功率与会话参数设置不当
^RS命令的第2、3、4参数分别控制写入功率等级、读写会话、目标标签选择。盲目沿用默认值（如^RS,,,1）在某些弱信号标签场景下功率不足；而会话参数选择错误（如Gen2协议中的Session 0/Session 1/Session 2）可能导致打印机与标签的“握手”时序错位-3。

2.4 硬件层：物理状态偏离基准

打印头压力失衡
ZT411R两侧的压力调节旋钮用于适应不同厚度的标签。当压力过小时，标签与读写天线间隙过大，射频能量衰减严重；当压力过大且左右不均衡时，标签在通过读写区时发生倾斜甚至褶皱，芯片有效暴露时间缩短。斑马维护指南明确推荐基础档位设定为2.5，再根据标签材质微调-5。

传感器积垢
RFID校准依赖标签传感器和色带传感器。长期生产产生的纸屑、碳带粉末、胶粘剂挥发物会覆盖传感器透镜，导致校准信号幅值降低，打印机误判芯片位置。值得注意的是，ZT411R即使传感器轻度污染，执行“纸张校准”时仍可能显示成功，但RFID校准误差已显著放大-3-4。

RFID模块连接状态
社区测试表明：若ZT411R的RFID模块排线完全脱落，打印机不会打印VOID——它会正常打印图文，但RFID芯片保持空白-1。这一现象反向证明：VOID的出现说明RFID模块已检测到任务但执行失败。因此，当VOID连续出现时，可基本排除RFID模块完全掉电的极端故障，但仍需检查天线接口松动、同轴线缆弯折半径过小等隐性接触不良。

2.5 软件层：固件与电磁环境

固件版本滞后
斑马持续通过固件更新优化RFID读写算法。例如早期固件对Impinj Monza R6芯片的写入成功率低于98%，后续版本通过调整写入时序将成功率提升至99.5%以上。若打印机固件停留于两年前版本，对新款标签的兼容性必然下降-3-5。

电磁干扰
ZT411R虽通过工业级EMC认证，但在极端环境下（如紧邻大功率对讲机充电座、变频器柜），射频噪声可能淹没标签反射信号，导致验证回读CRC校验失败，打印机判定“写入数据与回读不一致”并标记VOID。

第三章 标准化故障排查流程（SOP）

基于上述成因分析，本文提出“三层漏斗式”排查法，确保每一步都具备可操作性与可追溯性。

第一层：现场快速验证（15分钟内完成）

步骤1：标签物料合规性核查

• 查看标签包装规格书，确认EPC内存容量（常见为96位/128位/496位），若小于ZPL指令中^RFW定义的数据长度，立即更换标签。

• 确认标签频率区（FCC/ETSI）与打印机射频模块匹配。ZT411R国行版默认CE（欧洲）频率，若使用FCC（北美）标签，谐振点偏移可能导致读写距离骤降。

步骤2：耗材校准“双重置”

1. 介质校准：装入标签卷，合上打印头，按PAUSE键进入暂停状态；按SETUP键进入参数菜单；选择“MEDIA CALIBRATION”并执行。观察打印机自动走纸并检测间隙/黑标。

2. RFID校准：在SETUP菜单中找到“RFID CALIBRATION”并执行。关键观察点：校准过程中打印机应往返走纸2-3次，屏幕显示“RFID CALIBRATION COMPLETE”且附带芯片位置偏移值（如“12.3mm”）。若显示“CALIBRATION FAILED”或偏移值为“0.0mm”，执行传感器清洁后重试-5。

步骤3：ZPL指令诊断
向打印机发送以下最小化测试指令，排除复杂图文格式干扰：

^XA
^RS8,,,1
^RFW,H,2,12,1^FD123456789012^FS
^XZ

若此指令可成功编码且不产生VOID，则证明问题出在应用软件生成的ZPL逻辑中（如字段长度超限、特殊字符未转义）。

第二层：深度硬件与参数调优（30分钟）

步骤4：打印头压力精细化调节

• 松开两侧压力锁扣，将旋钮均调整至2.5档位刻度线。

• 若使用超薄标签（<0.1mm）或厚卡纸（>0.3mm），以0.2档位为单位同步增减两侧压力，严禁两侧档位差超过0.5。

• 执行RFID写入测试，观察VOID出现频率是否下降-5。

步骤5：RFID功率与天线偏移补偿

• 进入打印机菜单：RFID SETUP → WRITE POWER。默认值为“HIGH”或具体数值（如30）。若VOID率为间歇性，尝试将功率提升至最大档位（部分固件限制为30dBm）。

• 进入RFID OFFSET菜单，该数值为校准得出的芯片位置。若仍出现边缘VOID（如标签右侧始终无法编码），可手动微调偏移量±2mm，补偿因标签模切偏差导致的天线位置漂移。

步骤6：传感器物理清洁

• 打印头清洁：冷却后使用清洁笔沿加热线垂直方向单次擦拭。

• 标签传感器清洁：ZT411R的透射式传感器位于走纸通道两侧凹槽内。使用无水酒精浸润无尘布，折叠成细条伸入槽内擦拭光眼窗口。切忌使用压缩空气直吹，可能将粉尘吹入传感器更深位置-4-5。

第三层：系统级重置与固件升级（60分钟）

步骤7：执行“恢复出厂设置”与冷启动

• 通过面板：SETUP → RESTORE DEFAULTS。

• 关闭打印机电源，断开电源线及数据线，静置2分钟（使RFID模块射频电路完全放电）。

• 重新上电，重新执行完整耗材校准流程。

步骤8：固件更新

• 访问斑马官方网站支持页面，查询ZT411R最新固件。

• 下载适用于ZT411R（RFID型号）的固件包，注意普通ZT411与ZT411R固件不通用。

• 通过USB或网络将固件发送至打印机，升级过程中严禁断电。

• 升级后验证：系统信息应显示新版固件日期及版本号。斑马社区反馈，V92.21.05Z及后续版本对AD-251系列标签的兼容性显著提升-3。

步骤9：电磁环境排查

• 临时关闭打印机周边2米内的无线AP、对讲机、大型变频设备。

• 若VOID现象消失，考虑为打印机加装屏蔽罩，或调整工位布局。

第四章 预防性维护体系与操作规范

解决VOID问题不能止步于“修好了”，而应建立预防机制。建议企业将以下措施纳入ISO设备管理文件：

4.1 耗材准入测试制度

新品牌/新批次RFID标签入库前，必须执行“200枚连续打印验证”。使用ZT411R连续打印200枚标签，统计VOID数量。合格标准：VOID率≤1%且无连续VOID。验证通过的标签，记录其EPC容量、校准偏移典型值、推荐写入功率，形成《RFID标签适配清单》下发至每台设备旁。

4.2 周期性深度保养日历

• 每工作日：开机前用清洁笔擦拭打印头。

• 每周五：清洁透射式传感器、反射式传感器、走纸通道。

• 每季度：由资深工程师执行打印头压力校验、齿轮组润滑、RFID模块自检。

• 每半年：备份打印机配置并升级固件至当前稳定版-4。

4.3 操作人员“三不原则”培训

• 不跳过校准：更换任何耗材（即使同型号）必须执行介质校准+RFID校准。

• 不混用耗材：一卷标签未用完前，严禁接入另一品牌标签。

• 不遮挡天线：打印机运行时，前部RFID天线区域严禁放置金属物体或其它RFID标签卷，防止串读。

4.4 基于Zebra PrintDNA的高级诊断

利用ZT411R支持的PrintDNA工具集：

• RFID事件日志：通过Zebra Setup Utilities读取打印机内部RFID错误码，区分是“标签未检测到”还是“写入验证错误”。

• 实时信号强度图：在诊断模式下，打印机可显示标签回波强度（RSSI）。若标签通过读写区时RSSI始终低于-15dBm，应排查天线匹配度或功率设置。

第五章 结语

斑马ZT411R打印VOID绝非“不可知”的随机故障，其背后是介质物理特性、设备参数状态、软件控制逻辑三者耦合失衡的必然结果。通过本文梳理的五维归因模型与三层排查SOP，运维人员可将VOID故障的平均定位时间从“小时级”压缩至“分钟级”。

需要特别指出的是，并非所有VOID都需要“修复”。当使用已通过验证的合规耗材、执行标准校准流程、发送正确ZPL指令后，偶尔出现的单枚VOID（概率低于0.5%）属于RFID物理层的正常波动——打印机正是在执行其设计的“零缺陷”把关使命。此时正确的处理不是盲目调整设备，而是建立VOID标签的回收验证通道，实现质量管控与运行效率的平衡。

在工业4.0背景下，RFID打印机已从“输出设备”进化为“数据写入网关”。掌握VOID故障的本质，不仅是技术能力的体现，更是对数据源头质量敬畏之心的实践。
